力士樂直線模組之功能模塊FMB計算(計算基礎)
  計算基礎

    最大許用載荷

    線性導向系統的使用壽命
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

Rexroth 功能模塊滿足機械制造行業中對許多常見應用的精度和承載能力的要求,并對適用于大功率應用領域的線性軸產品組合做了補充。Rexroth 功能模塊可提供單軌或雙軌款式,并可以選配齒形帶傳動機構或滾珠絲杠傳動機構。

主要參數

  計算基礎


    *大許用載荷

    線性導向系統的使用壽命

  計算基礎
力士樂直線模組

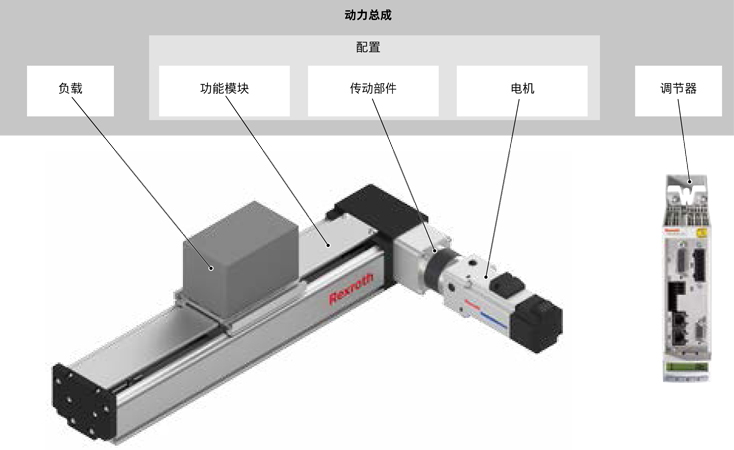

  正確的尺寸定義和判斷應用要求結構化考慮整個動力總成。
  動力總成的基本元件構成了配置,該配置包含了線性系統、傳動部件(減速器或直接不帶傳動部件)
  和電機并且在該情況下可按照產品目錄進行訂購。

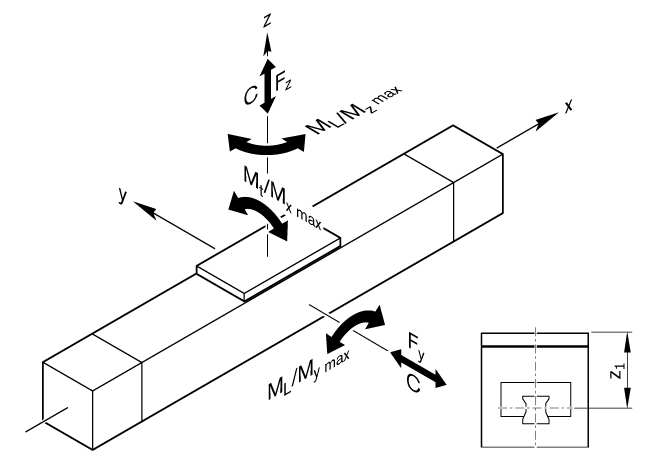

  *大許用載荷
  在選擇線性系統時,必須考慮到允許載荷和力的*大*限,可參見"技術數據"一章。在此保存的數值是取決于系統的,
  即這些*限不僅來源于軸承位置的額定載荷,而且包含取決于結構或材料的*限。

  組合載荷的條件
力士樂直線模組
  線性導向系統的使用壽命
  可以根據下面的公式為包含在線性系統中的滾動軸承位置確定使用壽命。
  通常,帶齒形帶傳動機構的線性系統中與使用壽命相關的滾動軸承位置是線性導向系統。

  力士樂直線模組通過線性導向系統的使用壽命值確定線性系統計算所得的使用壽命數據。

  線性系統的線性導向系統必須承受負載和可能出現的加工作用力。

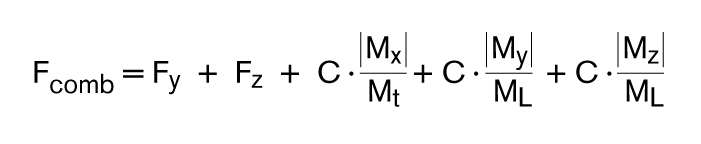

  導軌的組合當量軸承載荷
力士樂直線模組
力士樂直線模組

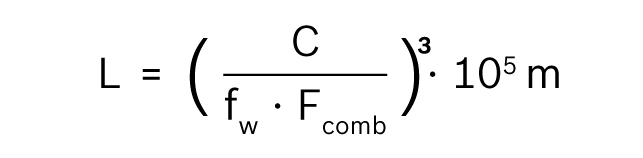

  額定使用壽命(單位:米)
力士樂直線模組


使用條件

運行速度

負載系數 fw

無沖擊負載和振動

v < 0.25 m/s

1.0 ... 1.2

低沖擊負載和振動

0.25 m/s v < 1 m/s

1.2 ... 1.5

適中的沖擊負載和振動

1 m/s v < 2 m/s

1.5 ... 2.0

強沖擊負載和振動

v 2 m/s

2.0 ... 3.5



  額定使用壽命(單位:小時)

 力士樂直線模組

資料下載
授權證書


應用范圍

機床、木工機械、激光切割等
